기반설비

(1) 에어커튼(Air Curtain)

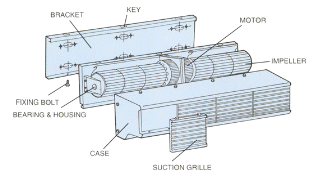

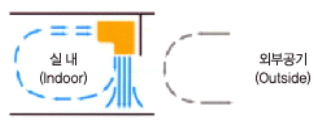

실내기온이 출입구를 통해 외부로 새어 나가는 것을 방지하기 위한 장치이다. 이와 같은 장치로 에너지비용을 절약하고 외부의 대기오염물질이 실내로 유입되는 것을 차단함으로서 쾌적한 실내환경을 경제적으로 유지할 수 있다. ▶ 에어커튼의 원리 : 개방되어 있거나 사람의 출입이 빈번한 출입구의 상단(혹은 측면)에 에어커튼을 설치하여 실내외를 유통하는 공기의 풍속보다 강한 풍속(5~24m/sec)의 공기를 강하게 하향 또는 수평 취출하여 출입구 전체에 공기 막을 형성해서 실내외의 공기가 서로 유통하지 못하도록 차단(Air Lock)하는 것이다. 에어커튼(Air Curtain) 에어커튼(Air Curtain)

※ 에어커튼의 종류

  • 명칭 / 구분
  • 제품 설명 및 특징
  • 용도
  • 이미지
  • 일반형
  • 모터에 임펠라(송풍팬)가 부착되어서 동작이 됨. 일반적인 에어커튼 형태로서 많이 쓰임. 모터의 용량에 따라 에어커튼의 풍속 및 차단거리가 차이가 나고, 그 차단거리가 적용범위가 됨.
  • 에너지 손실방지, 방진, 방냉, 방충 등 소규모 점포(저용량), 대형 냉동창고(대용량), 소각장(대용량), 대형창고(대용량)
  • 일반형
  • 전기히터
    내장형
  • 전기히터를 이용하여 에어커튼의 동작과 동시에 히팅이 되어 따뜻한 에어커튼 형태로 동작.
  • 에너지 손실방지, 방진, 방냉, 방충 등 백화점, 빌딩, 병원 등
  • 전기히터 내장형
  • 스팀 및 온수형
  • 전기히터시 소모되는 에너지 사용을 줄여주고, 스팀 및 온수배관을 이용하여 겨울철 찬 바람의 불쾌감을 해소함.
  • 에너지 손실방지, 방진, 방냉, 방충 등 대형 백화점, 호텔, 빌딩, 공장
  • 스팀 및 온수형

(2) 에어타올(Air Towel)

핸드 드라이어(Hand Dryer)라고도 부르며, 수건 및 종이타올 이용 시 발생하는 세균 오염을 방지하고, 손을 물건과 접촉하지 않고 건조시키는 설비이다.

※ 에어타올의 종류

  • 명칭 / 구분
  • 제품 설명 및 특징
  • 용도
  • 이미지
  • 사용 규격
  • 일반형 물받이 포함형 하향식
    (사이드 오픈형)
    상향 수평식
  • 벽이나 혹은 고정 가능한 곳에 부착, 종이타올 사용량 감소 및 위생환경 정화. 일반형에 물받이가 포함된 형태. 기존 일반형, 물받이 포함형과는 달리 사용자의 편의성 증대(물방울 튐 방지) 및 디자인 개선이 된 에어타올. 물받이 포함형에서 한 단계 발전된 형태로 세척하고자 하는 양 손을 기계 안으로 집어넣어 사용함으로서 건조 집중도 향상.
  • 휴게소, 음식점, 위락시설, HOTEL, HACCP 적용 작업장 등
  • 일반형 물받이 포함형 하향식(사이드 오픈형) 상향 수평식
  • 각 제품의 소비전력
    및 모터 용량에 따라 다양함

(3) 에어샤워(Air Shower)

생산라인의 청결유지가 가장 큰 목적이며, 입실 전 물건이나 사람의 몸에 붙어 있는 각종 먼지균을 노즐을 통해 초고속 air를 분사하여 제거하는 장치이다. 에어샤워(Air Shower)

▶ 에어샤워의 특징

- 팬의 외전에 의해 흡입된 공기를 고성능 필터를 통하여 청정화된 공기를 노즐을 통하여 고속으로 작업자나 물체에 충돌시킴으로써 표면오염을 탈착시켜 효과적으로 제거할 수 있는 구조이어야 한다.

- 입실의 경우 : 낮은 청정도의 공간으로부터 높은 청정도의 공간으로 이동하는 경우에는 작업자나 물건이 모두 입실되고, 낮은 청정도 쪽 출입문이 닫힌 후 샤워링이 수행되어야만 하며, 샤워링이 끝난 후, 높은 청정도 쪽 출입문이 열려야 한다.

- 퇴실의 경우 : 높은 청정도의 공간으로부터 낮은 청정도의 공간으로 이동하는 경우에는 작업자나 물건이 모두 입실되고, 높은 청정도쪽 출입문이 닫힌 후 샤워링의 필요가 없이 낮은 청정도 쪽 출입문이 열려야만 한다. 이 밖에도 에어샤워는 보수, 점검․정비를 쉽게 할 수 있는 구조이어야 하며, 여과되지 않은 오염된 공기가 작업 공간으로 유입되지 않는 구조이어야만 한다.

※ 에어샤워의 종류

  • 구분
  • 이미지
  • 설명
  • 일반형
    (표준형)
  • 일반형 (표준형)
  • 일반적인 작업장에서 쓰이는 에어커튼의 형태로서 작업자 1인이 들어가서 작업자에게 붙어 있는 먼지와 세균등을 강한 AIR를 분사하여 제거. 에어샤워의 출입문 형태에 따라서 자동형, 수동형으로 나뉘어 지는데 수동형은 주로 클린룸 시설에 이용되고, 자동형은 클린룸 시설 이외에도 높은 위생수준을 필요로 하는 식품관련업체에서 이용함.
  • 굴절형
    (L형)
  • 굴절형 (L형)
  • 작업장의 구조적인 특성상 일반적인 형태(직선)의 배열이 어려운 경우에 도어의 위치를 변경한다던지, 내부 프레임 및 에어노즐의 배치를 작업장의 구조에 맞게 탄력적으로 배열하는 형태임. 주로 L형이 많이 쓰이며 그 외에도 S, T형 등도 설치되어 사용되고 있음. 또한 주문제작 형태로 설치되는 것이 특징임.
  • 다인용
    (2,3인용)
  • 다인용 (2,3인용)
  • 다수의 작업인력이 동시에 사용 가능하도록 만들어진 에어샤워임.
※ 이 외에도 작업장에서 취급하는 제품 및 작업자 환경의 특성에 따라 다양한 형태의 에어샤워가 설치되어 사용되고 있다.
※ 에어샤워 제품의 특성상 각 회사별로 취급 규격이 다르기 때문에 주요 제조 및 판매회사에 대한 언급은 생략하였음.

(4) 손 세정대

HACCP 위생소독장비로 분류되며, 작업자들이 작업 전후로 세척을 할 때에 세척부위, 혹은 손을 수도꼭지에 접촉하지 않고 세척을 가능하게 하는 장비로서 세척간 교차오염방지를 가능하게 한다.

※ 손세정대 종류

  • 구분
  • 이미지
  • 설명
  • 페달식
  • 페달식
  • - 수전의 동작을 손을 이용하지 않고 페달을 사용하여 위생적.
    - 대체적으로 스테인레스 27종을 사용(SUS304)하여 녹이 슬지 않는 장점.
    - 원형 싱크볼을 주로 사용.
  • 센서식
  • 센서식
  • - 수전의 동작을 작업자가 센서의 인지거리내에 위치할 시에 동작을 하는 원리.
    - 빠른 위생세척시간을 기대.
  • 무릎터치식
  • 무릎터치식
  • - 솔레노이드 밸브를 이용한 무릎으로 건드려서 밸브를 여는 타입.
    - 작동이 페달식과는 큰 차이가 없으나, 페달의 잦은 사용으로 인한 파손의 방지.
    - 센서식 사용 시 발생하는 센서오작동으로 인한 잔 고장 예방.
    - 병원 수술실에서 수술전 위생세척 시에 사용.
※ 이 외에도 작업장에서 취급하는 제품 및 작업자 환경의 특성에 따라 다양한 형태의 손세정대가 설치되어 사용되고 있음.
※ 손세정대 제품의 특성상 각 회사별로 취급 규격이 다르기 때문에 주요 제조 및 판매회사에 대한 언급은 생략하였음.
※ 최근 HACCP 관련 사항의 적용으로 인해 세정대만 단독으로 설치하는 것이 아닌 소독, 건조, 세정이 가능한 통합된 형태(수전세트)로 변화하고 있음.

(5) 손 소독기(Hand sanitizer)

HACCP 위생소독장비로 분류되며, 손의 소독을 위해 일정량의 약품을 손에 뿌리는 기구로서 소독을 통한 위생환경 개선을 목적으로 설치한다.

※ 손 소독기의 종류

  • 구분
  • 이미지
  • 설명
  • 수동
  • 수동
  • - 약품을 필요량 만큼만 레버를 당기거나 혹은 밀어서 사용.
    - 수동 사용으로 인한 추가적인 위생상의 문제점 발생소지.
  • 자동 건전지식
  • 자동 건전지식
  • - 센서가 부착되어 있어, 사용자가 손을 기구에 접근시키면 일정량의 약품이 사용자의 손으로 배출.
    - 수동 사용 시 발생되는 추가적인 위생상의 문제점 발생소지 감소.
  • 자동 전기식
    (챔버형)
  • 자동 전기식
  • 챔버 설치를 통해서 손소독을 독립된 공간에서 시행함으로서 약품의 외부 살포의 방지 및 낙하하는 세균 및 각종 유해물질의 영향을 받지 않음으로서 더욱 효율적이고 집중적인 소독을 시행.

(6) 이물질 제거기

작업 전, 작업 중, 작업 후에 발생되는 각종 먼지 및 이물질 혹은 작업자의 작업복 등에 묻어 있는 머리카락 및 각종 이물질을 제거하기 위해 사용된다.

※ 이물질 제거기의 종류

  • 구분
  • 이미지
  • 설명
  • 접착방식
  • 접착방식
  • - 청소기 혹은 흡입방식 이물질제거기로 청소하기 번거로운 의류 및 옷 등이 붙어있는 머리카락이나 각종 이물질 등을 제거.
    - 테이프의 접착력을 이용하여 간편하고 깔끔하게 이물질을 제거.
    - 출처 : http://www.isani.co.kr
  • 흡입방식
  • 흡입방식
  • - 접착방식 대신 흡입방식을 이용하여 작업자의 작업복에 뭍은 머리카락, 먼지, 이물질 등을 짧은시간내에 흡입하여 집진봉투에 모아서 처리.
    - 사용회수의 파악을 통한 효율적인 이용 및 효율적인 위생관리가 가능.
    - 출처 : http://www.saniwell.co.kr

(7) 해충박멸기

해충의 습성을 이용하여 기준 공간내에 있는 각종 해충들을 제거하기 위해 사용된다.

※ 해충박멸기의 종류

  • 구분
  • 이미지
  • 설명
  • 실외용 살충기
  • 실외용 살충기
  • - 인근에 있는 각종 해충을 형광램프 빛으로 유인하여 고압으로 감전시키는 전격살충 방식.
    - 벌레 받이를 주기적으로 청소해 주어야 함.
  • 유인 포충기
  • 유인 포충기
  • - 자외선 유인램프 등으로 실내로 유입된 파리, 날벌레 등 각종해충을 유인하여, 저전압(DC8V)으로 감전시켜 끈끈이 판으로 제거시켜 주기는 장비.
    - 해충 포집 시 끈끈이 판으로 포집되기 때문에 포집 시 발생하는 비산 먼지 발생량 감소를 통한 작업환경 개선.
  • 해충 퇴치기
  • 해충 퇴치기
  • - 순수초음파와 음파의 원리를 이용한 Random Frisency(불규칙 충격주파)와 Scratch Sound(할퀴는 소리)를 내장하여 각종 해충의 접근을 차단.
    - 독약(Poison), 화학제품(chemical), 덫(Trap) 사용 시 나타나는 부작용을 해결.
